BGA（Ball Grid Array）封装芯片凭借其高密度、高性能与高可靠性，已成为高端电子设备的核心组件。然而，其复杂的封装结构与严苛的应用场景（如5G通信、自动驾驶）对测试技术提出了更高要求。本文以导通测试、功能性测试、高性能测试、可靠性测试、逻辑测试为核心，结合谷易电子BGA芯片测试座（IC Test Socket）的关键技术，系统解析测试方法、标准与实践应用。

一、BGA芯片测试分类与定义

1.导通测试（Continuity Test）

定义：验证BGA芯片焊球与PCB焊盘之间的电气连通性，确保无开路或短路缺陷。

测试对象：焊点、引脚间通路及内部互连结构。

2. 功能性测试（Functional Test）

定义：验证芯片在正常工作条件下的逻辑功能与协议兼容性，确保其符合设计规范。

测试对象：处理器指令集、存储器读写、接口协议（如PCIe 5.0、USB4）。

3. 高性能测试（High-Performance Test）

定义：评估芯片在高频、高负载场景下的性能极限，如信号完整性、散热能力与功耗效率。

测试对象：高速信号传输（≥40GHz）、动态功耗（TDP）、热阻（θJA）。

4. 可靠性测试（Reliability Test）

定义：模拟极端环境与长期使用工况，验证芯片寿命与失效阈值。

测试对象：温度循环耐受性、机械振动强度、湿气敏感等级（MSL）。

5. 逻辑测试（Logic Test）

定义：通过边界扫描（Boundary Scan）技术验证内部逻辑电路的正确性。

测试对象：寄存器状态、时序路径、时钟同步性。

二、测试方法与技术标准

1. 导通测试

测试方法：

四线法：消除接触电阻影响，精度可达±0.1mΩ，适用于低阻值焊点检测。

X射线检测：通过穿透成像识别焊球空洞、裂纹等缺陷，分辨率达1μm。

标准要求：

JESD22-B111：规定焊球空洞率≤25%，裂纹长度≤焊球直径10%。

2. 功能性测试

测试方法：

ATE（自动测试设备）：集成多通道电源与信号源，模拟真实负载条件，测试吞吐量达1000+芯片/小时。

协议分析仪：验证PCIe 5.0（32GT/s）、DDR5（6400MT/s）等高速接口的误码率（BER<10^-12）。

标准要求：

AEC-Q100：车规芯片需通过全功能测试，且DPPM（缺陷百万分率）=0。

3. 高性能测试

测试方法：

TDR（时域反射计）：测量信号路径阻抗（50Ω±5%），识别阻抗突变点。

热成像分析：红外相机监测结温分布，确保满载工况下温度≤105℃。

标准要求：

JEDEC JESD51-14：定义热阻测试条件（环境温度25℃±1℃）。

4. 可靠性测试

测试方法：

HTOL（高温工作寿命测试）：125℃下连续运行1000小时，监测参数漂移（如漏电流变化<10%）。

温度循环测试：-55℃↔125℃循环1000次，验证封装抗热疲劳性能。

标准要求：

MIL-STD-883：军用芯片需通过2000小时高温老化测试。

5. 逻辑测试

测试方法：

JTAG边界扫描：通过TAP（测试访问端口）访问内部逻辑单元，覆盖率≥95%。

静态时序分析：验证关键路径延迟是否符合时序约束（如Setup/Hold Time）。

标准要求：

IEEE 1149.1：定义边界扫描架构与指令集。

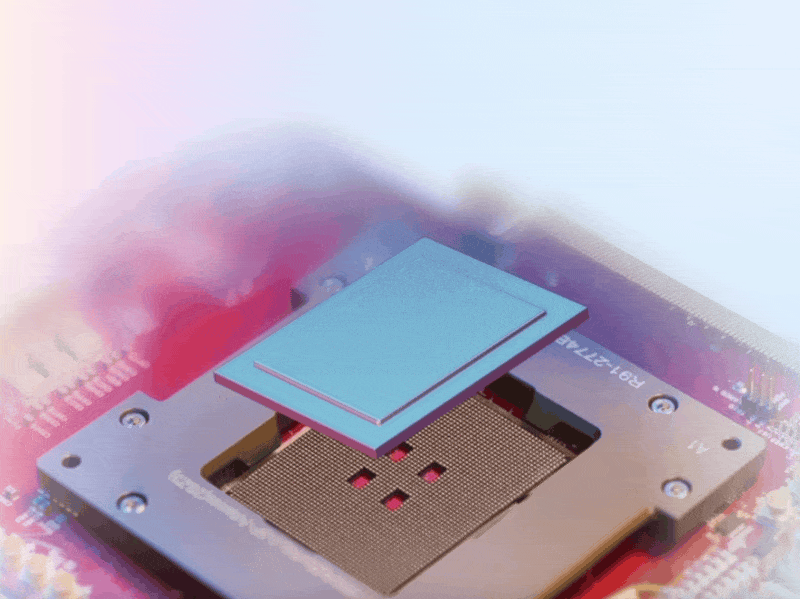

三、谷易电子BGA芯片测试座的关键技术应用

1. 高密度信号完整性保障

同轴探针结构：采用镀金铍铜内导体与屏蔽层，寄生电感<0.1nH，支持40GHz高频信号测试，适配PCIe 5.0协议验证。

阻抗匹配模块：可调介质层（陶瓷填充PTFE）实现50Ω/75Ω/100Ω精准匹配，反射损耗（RL）<-25dB@10GHz。

2. 宽温域可靠性适配

碳纤维-殷钢基板：热膨胀系数（CTE）4.5ppm/℃，在-55℃~155℃范围内保持±5μm对位精度，满足车规级测试需求。

热电偶集成：实时监测芯片结温，故障定位精度达引脚级，支持HTOL与温度循环测试自动化。

3. 智能化测试整合

多协议兼容接口：集成PCIe 5.0、CXL 2.0协议栈，支持ATE设备无缝对接，测试效率提升30%。

AI驱动优化：机器学习算法动态补偿探针磨损，误判率降低至0.01%，延长设备寿命。

四、行业挑战与未来趋势

1.高频化测试需求：针对5G毫米波（120GHz）与太赫兹通信芯片，开发低寄生参数探针阵列。

2. 三维异构集成：应对3D IC堆叠封装，研发垂直探针技术与TSV（硅通孔）互连检测方案。

3.绿色制造：推动无铅焊料与环保清洗工艺（如水基清洗剂）在测试环节的应用。

BGA芯片的全维度测试是保障电子系统可靠性的基石。谷易电子BGA芯片测试座通过高密度信号适配、宽温域兼容设计与智能化测试整合，为国产半导体测试设备树立了技术标杆。未来，随着Chiplet技术与AI驱动的测试优化普及，BGA测试技术将向更高频、更智能的方向演进，为下一代高性能芯片的产业化提供坚实支撑。

（注：本文技术参数参考自JEDEC、AEC-Q标准及谷易电子公开技术资料。）
